特點及用途
自同步慣性振動給料機廣泛應用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。慣性振動給料機配套反接制動控制箱，可使給料機在短時間內迅速停機，同時還具有過流、過壓、斷相保護作用。并可應客戶要求，增加能耗制動、快慢加料、遠程控制及無級調速等功能。
設備選型
- 生產率的確定：本系列自同步慣性振動給料機的生產率是以河砂為標準物料給出的（堆比重為1.6T/m3）。當物料堆比重大于1.6T/m3時，其產量可按額定值選?。划?dāng)物料的堆比重在1.2～1.6T/m3時，其產量可達到額定產量的0.9～1.0倍。當物料堆比重在0.8～1.2T/m3時，其產量可過到額定值的0.8～0.9倍。物料堆比重小于1.6T/m3時，須適當增加料層厚度，以提高產量。
- 控制箱的選擇：本系列給料機配套控制箱為反接制動控制箱，它可使給料機在停車時，快速停機，使給料機迅速通過共振區，避免過大振幅對機器造成損害。該控制箱具有過流、過壓、斷相等保護功能，另可根據工藝要求，增加能耗制動、快慢加料、遠程控制及無級調速等功能。用戶在訂購時請注明。
- 給料機使用條件：
- 環境溫度不超過+40℃；
- 在環境溫度為20±5℃時，周圍介質相對濕度不大于85%；
- 周圍沒有嚴重腐蝕及影響電氣絕緣的介質。
- 如在選型時遇到空間距離限制寬度，可考慮將振動電機改為后置安裝，減小寬度尺寸。
 |  |
技術參數
敞口型技術參數：
項 目 | 槽型尺寸 寬×長×高 （mm） | 生產率 t/h | Zui大給料 粒度 （mm） | 振動 頻率 （min-1） | 雙振幅 （mm） | 振動器 型號 | 額定 電壓 （V） | 額定 電流 （A） | 電源 頻率 （Hz） | 功率 （KW） | 整機 重量 （kg） | |
水平 | -10度 | |||||||||||
GZG403 | 400×1000×200 | 30 | 40 | 100 | 1450 | 4 | ZG405 | 380 | 2×0.73 | 50 | 2×0.25 | 171 |
GZG503 | 500×1000×200 | 60 | 85 | 150 | 4 | ZG405 | 2×0.73 | 2×0.25 | 202 | |||
GZG633 | 630×1250×250 | 110 | 150 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 379 | |||
GZG703 | 700×1029×250 | 120 | 170 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 389 | |||
GZG803 | 800×1500×250 | 160 | 230 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 563 | |||
GZG903 | 900×1483×250 | 180 | 250 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 613 | |||
GZG1003 | 1000×1750×250 | 270 | 380 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 762 | |||
GZG1103 | 1100×1673×250 | 300 | 420 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 854 | |||
GZG1253 | 1250×2000×315 | 460 | 650 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1099 | |||
GZG1303 | 1300×2040×300 | 480 | 670 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1117 | |||
GZG1503 | 1500×2250×300 | 720 | 1000 | 500 | 3.5 | ZG440 | 2×5.91 | 2×2.2 | 1477 | |||
GZG1603 | 1600×2500×315 | 770 | 1100 | 500 | 4 | ZG450 | 2×6.82 | 2×3.0 | 1555 | |||
GZG1803 | 1800×2325×375 | 900 | 1200 | 500 | 3 | ZG450 | 2×6.82 | 2×3.0 | 2350 | |||
GZG2003 | 2000×3000×400 | 1000 | 1400 | 500 | 2.5 | ZG450 | 2×6.82 | 2×3.0 | 2705 | |||
GZG705 | 700×1029×250 | 130 | 180 | 200 | 960 | 5 | ZG609 | 2×1.66 | 2×0.55 | 385 | ||
GZG805 | 800×1500×250 | 170 | 250 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 510 | |||
GZG905 | 900×1483×250 | 200 | 270 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 561 | |||
GZG1005 | 1000×1750×250 | 290 | 410 | 300 | 5 | ZG612 | 2×2.14 | 2×0.75 | 652 | |||
GZG1105 | 1100×1637×250 | 320 | 450 | 300 | 5 | ZG618 | 2×2.97 | 2×1.1 | 795 | |||
GZG1255 | 1250×2000×315 | 500 | 700 | 350 | 5 | ZG618 | 2×2.97 | 2×1.1 | 1002 | |||
GZG1305 | 1300×2040×300 | 520 | 720 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1070 | |||
GZG1505 | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1414 | |||
GZG1605 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
GZG1805 | 1800×2325×375 | 970 | 1320 | 500 | 5 | ZG645 | 2×7.28 | 2×3.0 | 2288 | |||
GZG1256 | 1250×2000×315 | 500 | 700 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1081 | |||
GZG1306 | 1300×2040×300 | 520 | 730 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1117 | |||
GZG1506 | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1654 | |||
GZG1606 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
GZG1806 | 1800×2325×375 | 970 | 1300 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 2985 | |||
GZG2006 | 2000×3000×400 | 1300 | 1800 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 3166 | |||
封閉型技術參數：
項 目 | 槽型尺寸 寬×長×高 （mm） | 生產率 （t/h） | Zui大 給料 粒度 （mm） | 振動 頻率 （min-1） | 雙振 幅 （mm） | 振動器 型號 | 額定 電壓 （A） | 額定 電流 （A） | 功率 （kw） | 整機 重量 (kg) |
GZGF403 | 400×1000×200 | 30 | 60 | 1450 | 4 | ZG405 | 380 | 2×0.73 | 2×0.25 | 163 |
GZGF503 | 500×1000×200 | 60 | 60 | ZG405 | 2×0.73 | 2×0.25 | 202 | |||
GZGF633 | 630×1250×250 | 110 | 80 | ZG410 | 2×1.53 | 2×0.55 | 385 | |||
GZGF703 | 700×1000×250 | 120 | 80 | ZG415 | 2×1.95 | 2×0.75 | 414 | |||
GZGF803 | 800×1500×250 | 150 | 80 | ZG415 | 2×1.95 | 2×0.75 | 531 | |||
GZGF903 | 900×1500×250 | 170 | 80 | ZG415 | 2×1.95 | 2×0.75 | 605 | |||
GZGF1003 | 1000×1750×315 | 250 | 100 | ZG420 | 2×2.71 | 2×1.1 | 813 | |||
GZGF1103 | 1100×1700×315 | 280 | 100 | ZG420 | 2×2.71 | 2×1.1 | 893 | |||
GZGF1253 | 1250×2000×315 | 320 | 100 | ZG432 | 2×3.51 | 2×1.5 | 1072 | |||
GZGF705 | 700×1000×250 | 120 | 80 | 960 | 6 | ZG612 | 380 | 2×1.66 | 2×0.75 | 307 |
GZGF805 | 800×1500×250 | 140 | 80 | ZG612 | 2×1.66 | 2×0.75 | 501 | |||
GZGF905 | 900×1500×250 | 160 | 80 | ZG612 | 2×1.66 | 2×0.75 | 577 | |||
GZGF1005 | 1000×1750×315 | 220 | 100 | ZG618 | 2×2.97 | 2×1.1 | 817 | |||
GZGF1105 | 1100×1700×315 | 240 | 100 | ZG618 | 2×2.97 | 2×1.1 | 894 | |||
GZGF1255 | 1250×2000×315 | 270 | 100 | ZG625 | 2×3.84 | 2×1.5 | 1077 |

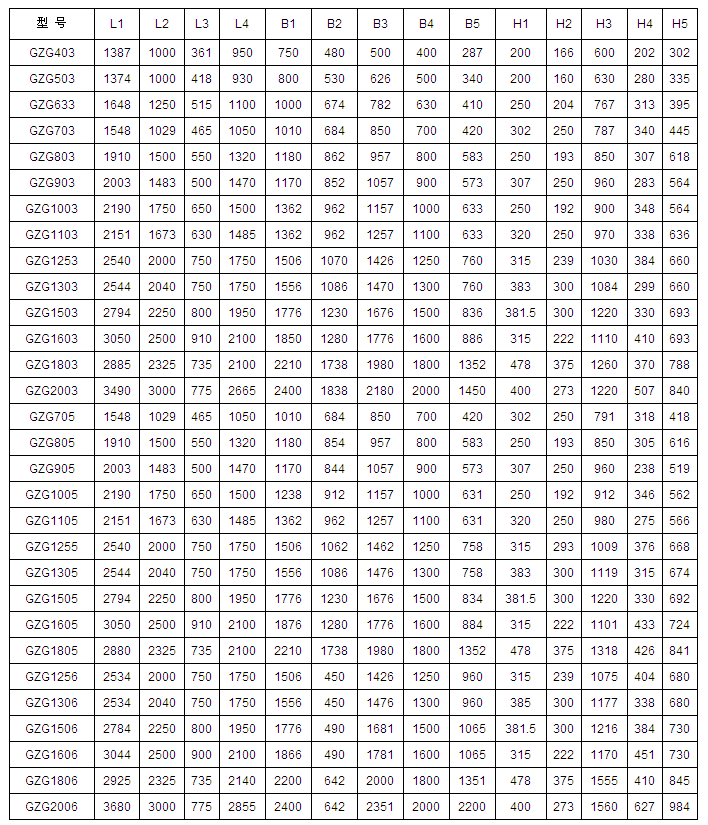

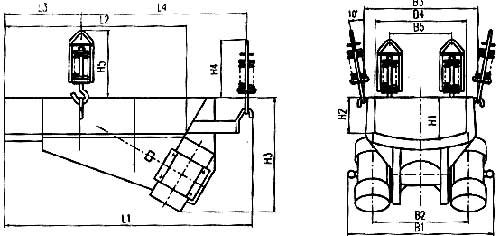

外形及安裝尺寸
